國內十大晶圓廠設備招標結果解析:上海積塔設備國產化率最高!
-
芯智訊
-
2022-05-14
5月12日消息,據招標平臺信息顯示,5月10日,上海積塔半導體多項設備中標結果公布。
結果顯示,北方華創、拓荊科技、芯源微、阿斯麥(ASML)等成功中標上海積塔特色工藝生產線項目33臺設備。
其中,北方華創中標10臺設備,包括合金化工藝低壓立式爐管、緩沖層氧化膜爐管、鋁刻蝕機、鋁金屬物理氣相沉積機、鋁銅金屬濺射設備等;拓荊科技中標3臺二氧化硅等離子薄膜沉積設備、8臺二氧化硅氮化硅氟化硅氮氧化硅等離子薄膜沉積設備;芯源微中標1臺聚合物涂膠顯影機;阿斯麥(ASML)中標2臺i-line光刻機、1臺KrF光刻機。
以此計算,北方華創、拓荊科技、芯源微三家合計中標量占比約67%,國產設備比重較大。
那么,從今年1-4月國內主要晶圓廠對于半導體設備采購的中標情況來看,國產半導體設備的占比又有多高呢?
國內十大晶圓廠今年1-4月設備采購累計開標401臺
由于半導體設備應用的工藝流程和重要性的不同,我們主要統計光刻、刻蝕、沉積、清洗等涉及核心工藝的關鍵設備中標情況,并將關鍵半導體設備區分為制程核心設備(包含光刻、刻蝕、沉積、離子注入設備)、良率提升設備(包括前道檢測設備、后道測試設備、清洗設備)以及重要輔助設備(包括爐管設備、CMP 拋光設備、干法去膠設備、涂膠顯影設備),并排除二手翻新設備影響。

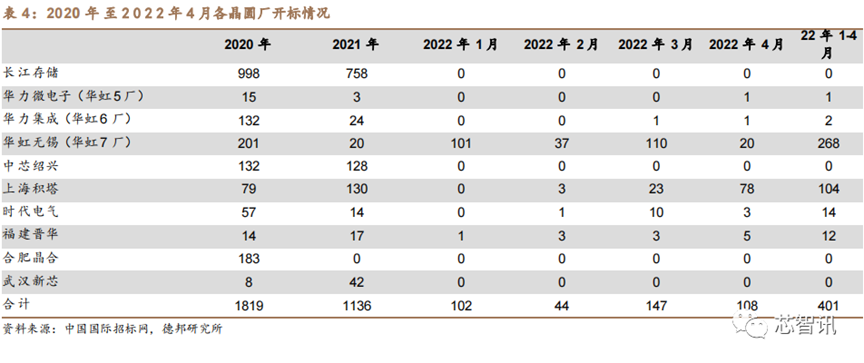

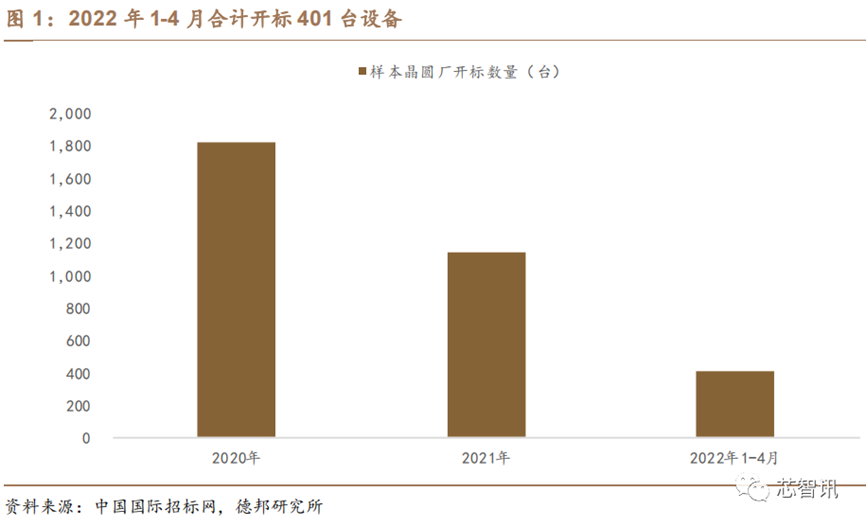

通過對長江存儲、華力集成、華力微電子、福建晉華、華虹無錫、合肥晶合、上海積塔、中車時代、中芯紹興、武漢新芯 10 家中國大陸主要的 IDM 或晶圓代工企業為統計樣本,通過中國國際招標網對上述晶圓廠中標情況進行梳理。2022 年 4 月國內 10 家主流晶圓廠共開標 108臺工藝設備,前四個月合計開標 401 臺工藝設備。
2022 年 4 月開標的 108 臺設備主要來自上海積塔(78 臺)、華虹無錫(20 臺)、福建晉華(5 臺)、時代電氣(3 臺)、華力微電子(1 臺)、華力集成(1 臺),上海積塔及華虹無錫擴產貢獻主要增量。
2022 年 1- 4 月開標的 401 臺設備主要來自華虹無錫(268 臺)、上海積塔(104 臺)、時代電氣(14 臺)、福建晉華(12 臺)、華力集成(2 臺)、華力微電子(1 臺),華虹無錫及上海積塔貢獻主要增量。
1-4月采購設備以爐管、刻蝕、沉積設備為主
晶圓廠設備布局往往以光刻機為核心,圍繞以多臺刻蝕、薄膜沉積、清洗等設備,由于不同招標批次對應設備采購種類不同,因此不同時期工藝設備招標種類也會有所不同。

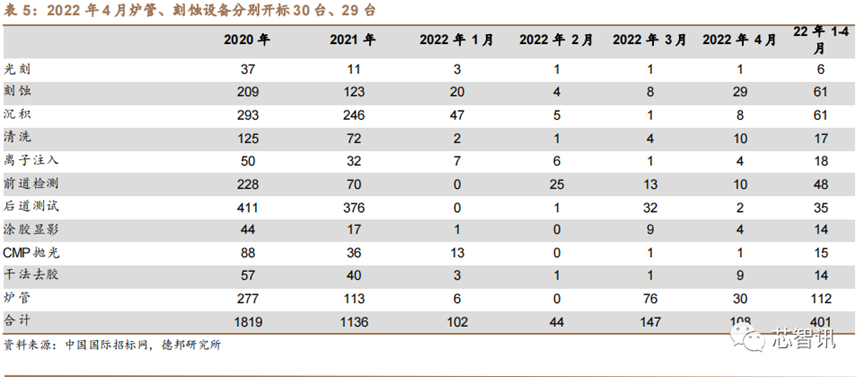

2022 年 4 月開標的 108 臺設備中,按照不同工藝設備開標數量從高到低排列,分別為爐管設備(30 臺)、刻蝕設備(29 臺)、前道檢測設備(10 臺)、清洗設備(10 臺)、干法去膠設備(9 臺)、沉積設備(8 臺)、離子注入機(4 臺)、涂膠顯影設備(4臺)、后道測試設備(2 臺)、光刻機(1 臺)、拋光設備(1 臺)。爐管、刻蝕設備貢獻 2022 年 4 月主要擴產增量。
2022 年 1-4 月開標的 401 臺設備中,按照不同工藝設備開標數量從高到低排列,分別為爐管設備(112臺)、刻蝕設備(61 臺)、沉積設備(61 臺)、前道檢測設備(48 臺)、后道測試設備(35 臺)、離子注入機(18 臺)、清洗設備(17 臺)、拋光設備(15 臺)、涂膠顯影設備(14 臺)、干法去膠設備(14 臺)、光刻機(6 臺)??偟膩砜矗瑺t管、刻蝕、沉積設備貢獻 2022 年 1-4 月主要擴產增量。
1-4月設備采購中標國產率24.2%
我們以設備中標臺數計算國產率(包含擁有翻新業務的廠家),由于不同設備價值量不同,因此與實際市場規模測算的國產率有一定差異。且考慮不同晶圓廠、不同工藝設備的招標批次不同,中國大陸廠家中標頻次分布未必平均,造成國產率有一定波動。

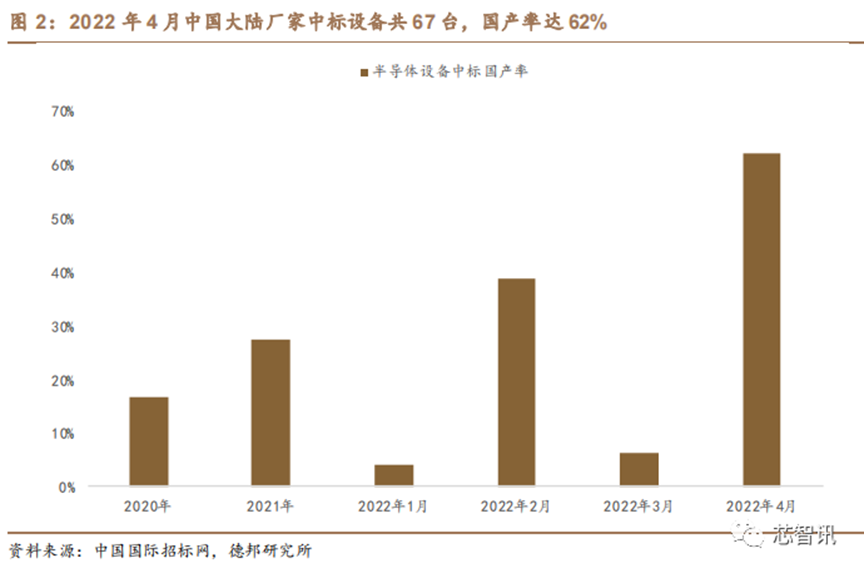

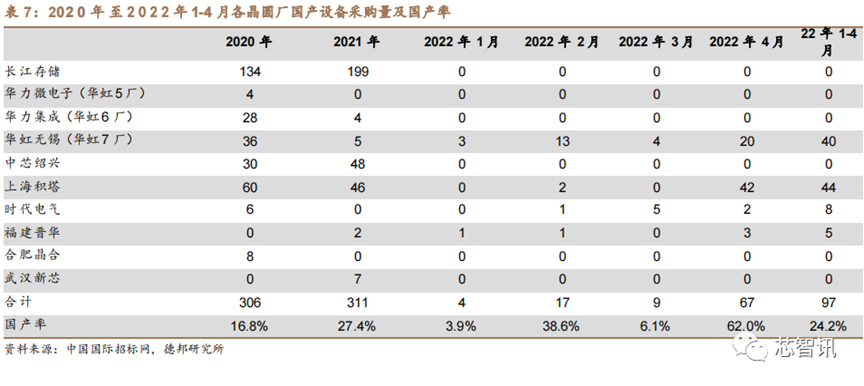

從年度數據來看,2021年設備國產率達 27.4%,較 2020 年 16.8%有明顯提升。2022 年 4 月主流晶圓廠開標的 108 臺設備中,源自中國大陸廠家制造的設備共計 67 臺,占比達 62%;2022 年 1-4 月開標的 401 臺設備中,源自中國大陸廠家制造的設備共計 97 臺,占比達 24.2%。雖然較2021年有所降低,但這可能是由于國內廠商采購節奏有關,預計全年的設備國產率仍將有望超過2021年。
上海積塔1-4 月設備采購中標國產率達42.3%

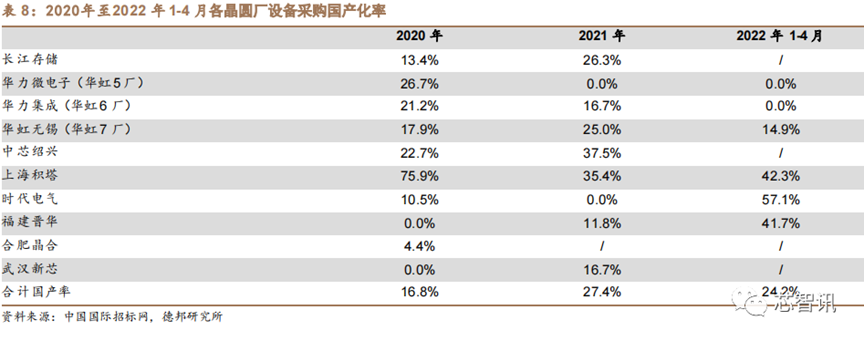

2022 年 1-4 月開標的 401 臺設備主要來自華虹無錫(268 臺)、上海積塔(104 臺)、時代電氣(14 臺)、福建晉華(12 臺)、華力集成(2 臺)、華力微電子(1 臺)。國產設備中標數較多的晶圓廠為上海積塔(44 臺)、華虹無錫(40 臺)、時代電氣(8 臺)、福建晉華(5 臺)。其中上海積塔國產率達42.3%%,華虹無錫開標設備中國外設備占比相對較高,國產率約為 14.9%。
回顧2020及2021年度各晶圓廠設備采購中標國產率,上海積塔的設備采購國產化率也是位居第一,分別達到了75.9%和35.4%。如果將上海積塔2020年、2021年、2022年1-4月及截至目前的5月(67%)的設備采購國產化率占比平均來看,其設備采購國產化率仍高達55%以上。
1-4月干法去膠、刻蝕、清洗、離子注入設備采購中標國產率較高
近年來受益于北方華創、中微公司、盛美半導體、芯源微、屹唐半導體、至純科技、華海清科等中國大陸廠家的不斷發展,在刻蝕、沉積、清洗、拋光、干法去膠、爐管、涂膠顯影等領域半導體設備中標國產率較高。

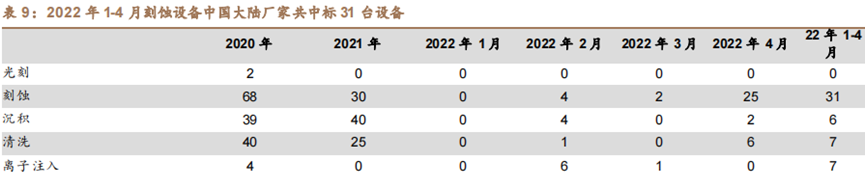

2022年1-4月,按照國產設備中標數量從高到低排序,不同工藝設備國內廠家中標情況如下:刻蝕設備(31 臺)、爐管設備(22 臺)、干法去膠設備(10 臺)、清洗設備(7 臺)、離子注入機(7 臺)、沉積設備(6 臺)、后道測試設備(4 臺)、前道檢測設備(3 臺)、涂膠顯影設備(3 臺)。

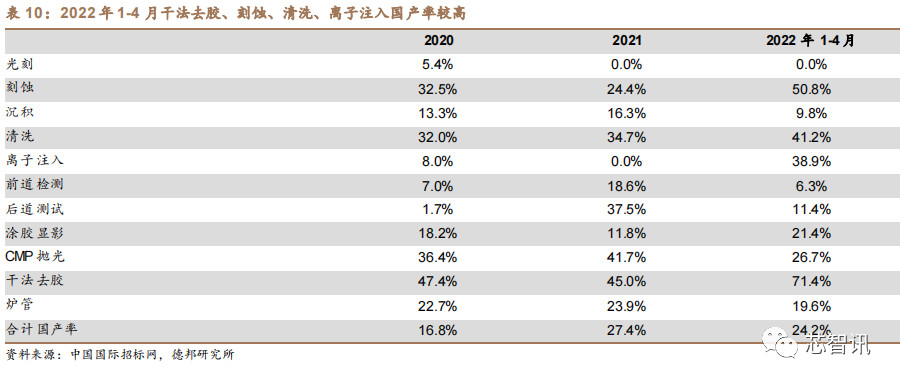

其中國產率較高的環節主要為干法去膠設備(國產率 71%)、刻蝕設備(50.8%)、清洗設備(41.2%)、離子注入機(38.9%)、拋光設備(26.7%)、涂膠顯影設備(21.4%)。
回顧2020及2021年度各類設備采購中標國產率情況,干法去膠(47.4%和45.0%)、CMP拋光(36.4%和41.7%)、清洗(32.0%和34.7%)、刻蝕(32.5%和24.4%)、爐管設備(22.7%和23.9%)的國產率相對較高。
北方華創等國產設備廠商受益
按設國產備廠商中標情況來看,2022 年 4 月份中標較多的中國大陸廠家為北方華創、中微公司、芯源微、屹唐、上海精測、盛美上海等(暫時不分析含有翻新業務的中國大陸廠家)。
北方華創合計中標 33 臺:中標上海積塔 33 臺設備,其中爐管設備 21臺,刻蝕設備 12 臺。
中微公司合計中標 13 臺:中標華虹無錫 12 臺刻蝕設備,中標時代電氣1 臺刻蝕設備。
屹唐半導體合計中標 10 臺:中標華虹無錫 8 臺設備,其中 7 臺干法去膠機,1 臺熱退火設備,中標上海積塔 2 臺灰化機。
芯源微合計中標 7 臺:中標上海積塔 6 臺設備,其中刷片機 5 臺,涂膠顯影機 1 臺,中標福建晉華 1 臺涂膠顯影機。
上海精測合計中標 1 臺:中標福建晉華 1 臺電子顯微鏡。
盛美上海合計中標 1 臺:中標福建晉華 1 臺濕法清洗設備。

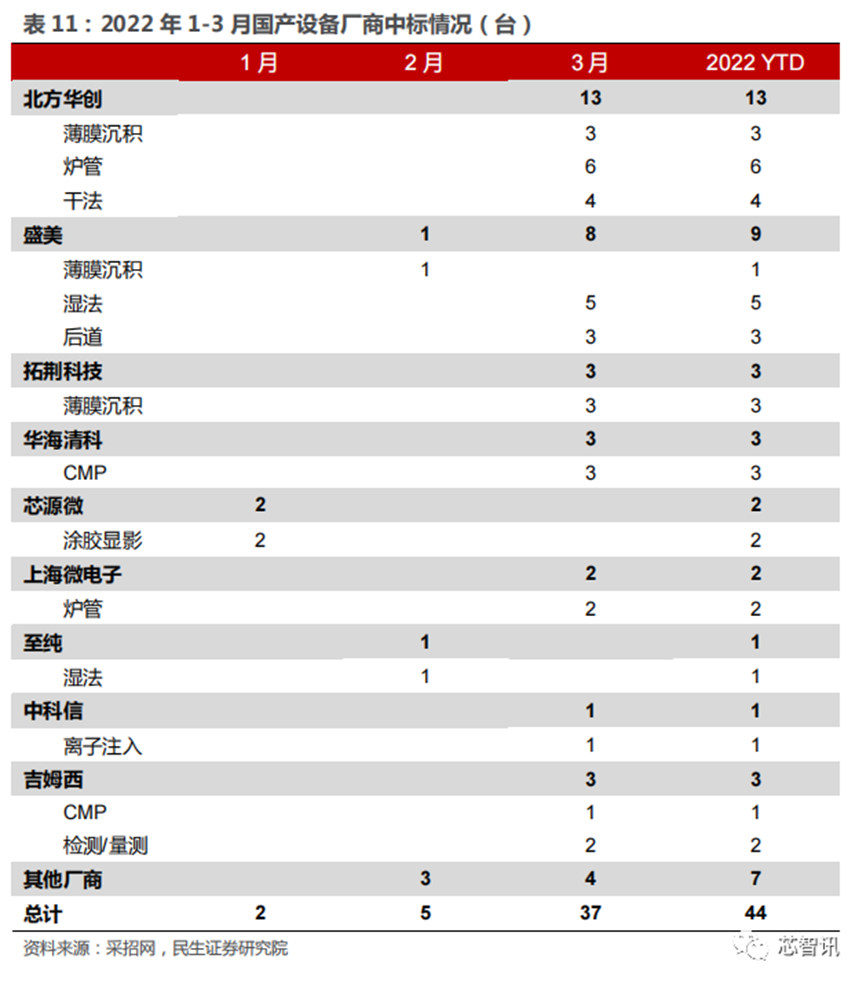

另外,根據中國國際招標網數據,今年1-3月國產設備廠商中標結果顯示:北方華創13臺,包括薄膜/干法刻蝕/爐管;盛美上海9臺,包括濕薄膜/濕法/后道封裝;拓荊科技3臺,均為薄膜設備;華海清科3臺,均為CMP設備;芯源微2臺,均為涂膠顯影設備;上海微電子2臺,為爐管設備;至純1臺,為濕法清洗設備;中科信1臺,為離子注入設備;吉姆西(二手設備廠商)3臺,為CMP及檢測/量測設備。
來源:中國國際招標網、德邦研究所、民生證券 芯智訊
